METHODES DE POSE



  PRESENTATION DES ISOLANTS





20 % des déperditions d'énergie d’un bâtiment mal isolé s'effectuent par les murs !










Les murs porteurs sont composés de matériaux plus ou moins isolants ! Il est alors nécessaire de leur apporter une résistance supérieure au passage de la chaleur. La qualité du confort et les économies d'énergie dépendent avant tout de la résistance thermique des matériaux isolants.



Isolant constitué d'une mousse de polyisocyanurate (PIR) expansée sans HCFC, ni HFC, revêtu sur ses 2 faces d'un parement aluminium gauffré de 50 microns.



Procédé d'isolation thermique par l'extérieur de murs avec pose rapportée d'une ossature bois support de bardage. Une lame d'air continue et ventilée sur l'extérieur est exécutée entre le bardage et l'isolant.



A titre d'exemple, la mousse de polyuréthane est utilisée dans la construction des coques de bateaux.



♦ Isolant certifié ACERMI et marqué CE


♦ Assure une isolation thermique continue sans pont thermique grâce à l'usinage des panneaux



♦ Protège les murs porteurs contre les variations de température néfaste à la structure



Lambda : 0.023 W/m.K



Solution d'ITE la MOINS EPAISSE sur le marché :



RESISTANCE THERMIQUE :



R = 2.60 m2.K/W en 60mm d'épaisseur   (contre 85mm en laine de verre)



R = 3.90 m2.K/W en 90mm d'épaisseur   (contre 125mm en laine de verre)













Laine de Verre  ou  Laine de roche



Certification ACERMI



Bonne résistance thermique















  METHODE DE POSE





Nous effectuons deux types de pose suivant des critères liés au chantier, la planéité des murs et la nature de l'isolant choisi









ISOLANT UTILISE  :  PANNEAU POLYURETHANE



Cette technique est utilisée dans le cas où la planéité des murs à isoler est bonne.

En effet, l'isolant est en contact direct sur le mur et comme cet isolant est rigide, il ne peut suivre un mur non plan.







Cette technique offre l'avantage d'une isolation continue, renforcée par le fait que les panneaux soient assemblés par un système rainure-languette.













L'ossature, constituée de lambourdes traitées, est ensuite fixée directement sur l'isolant avec une fixation traversante adaptée à la nature des murs existants.





LES AVANTAGES :



♦ ISOLATION CONTINUE

♦ RAPIDITE DE MISE EN OEUVRE

♦ PONTS THERMIQUES TRAITES











ISOLANT UTILISE  :  LAINE MINERALE  ( Laine de verre ou Laine de roche )



Cette technique est utilisée dans le cas où les murs ne présentent pas une bonne planéité.

Ce procédé permets de rattrapper les murs "courbes".







Elle consiste à mettre en place sur les murs existants des équerres de fixation, sur lesquelles sera fixée l'ossature bois servant à fixer le bardage.

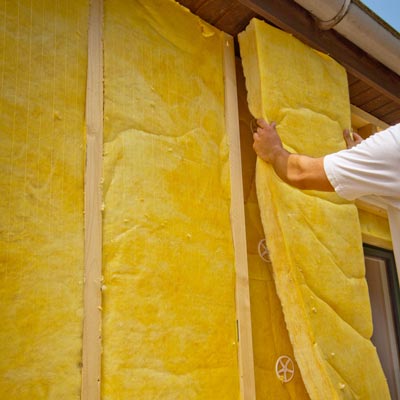

Ensuite, l'isolant (laine de verre ou laine de roche) est posé en 2 couches.





Pourquoi 2 couches?

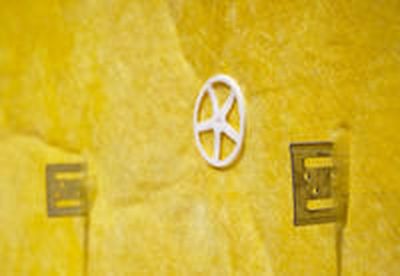

Tout simplement pour obtenir une isolation continue! la première couche est "embrochée" sur les équerres de fixation, puis la deuxième couche est mise entre les chevrons de l'ossature bois.


ATTENTION : La pose d'isolant faite seulement entre chevrons ne permets pas de traiter les ponts thermiques.

AINSI REALISEE, TOUS LES BENEFICES D'UNE ISOLATION PAR L'EXTERIEUR SONT PERDUS

Le bois ne peut être considéré comme un isolant dans le cas d'une isolation thermique par l'extérieur!!



Lambda du bois = 0.12 W/m.K  –> Résistance thermique pour 100mm de bois = 0.83 m².K/W  SOIT 5 FOIS MOINS ISOLANT QU'UN ISOLANT POLYURETHANE !!











Ensuite, pose de l'écran d'étanchéité respirant pour la protection de l'isolant et dans le cas d'un mur non étanche

+ pose de contre-liteaux pour la fixation de l'écran d'étanchéité et la pose du bardage.













LES AVANTAGES :



♦ ISOLATION CONTINUE

♦ PERMET DE RATTRAPPER LES MURS NON RECTILIGNES

♦ PONTS THERMIQUES TRAITES
